TK8700 多通道功率分析仪
< >
  • TK8700 多通道功率分析仪

TK8700 多通道功率分析仪

产品名称:多通道功率分析仪

产品型号:TK8700

测量模式:一至六通道多模式同步功率分析

基本精度:±0.1%

测量带宽:DC,0.5Hz~100kHz

采样速率:100kSps

最大电压:1000Vrms(1500Vpk)

最大电流:50A/20A/10A/5A/2A/1A,支持混合搭配,选配传感器




产品资料:下载

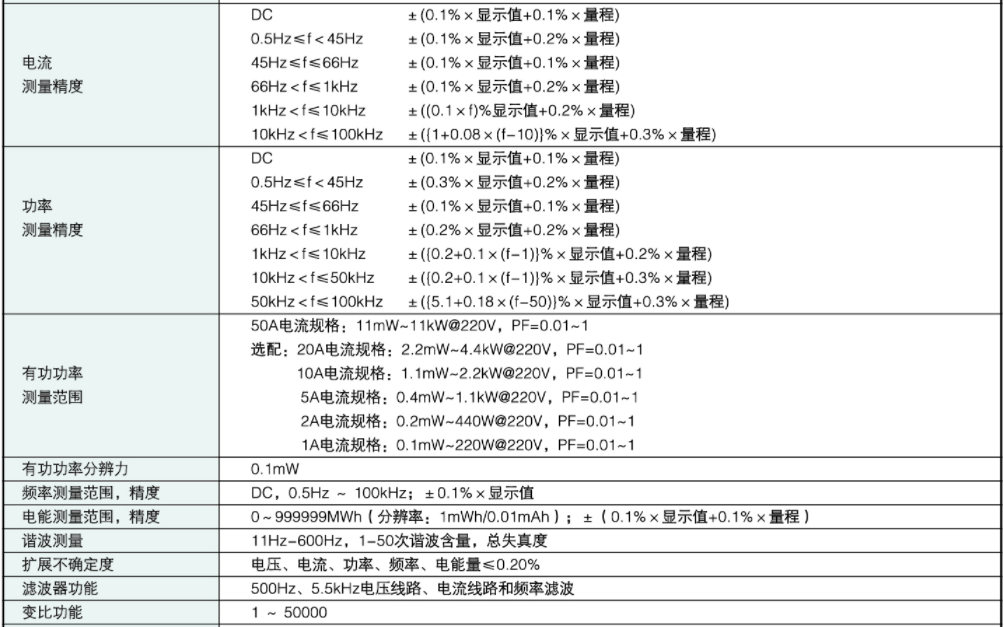

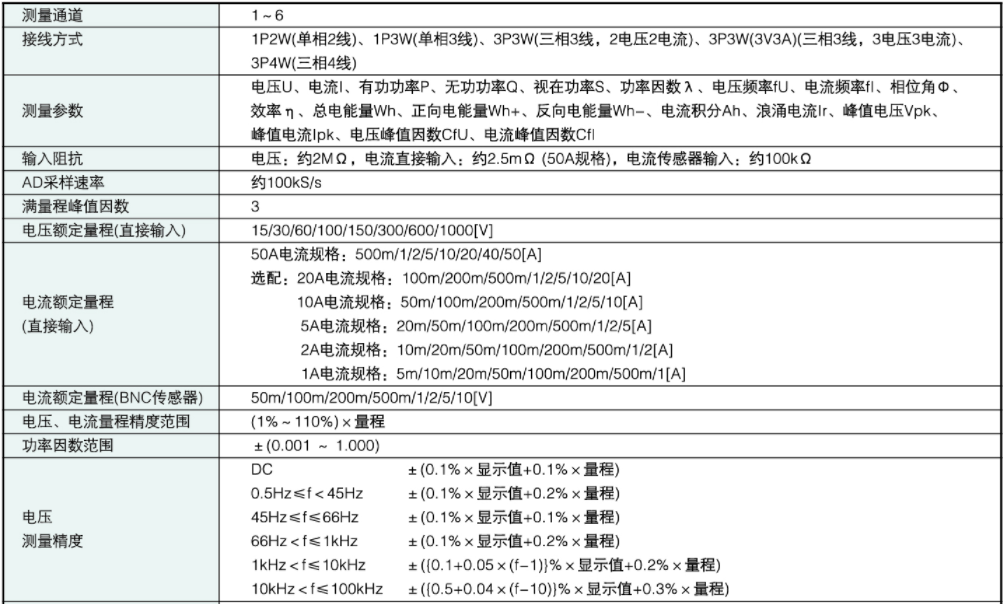

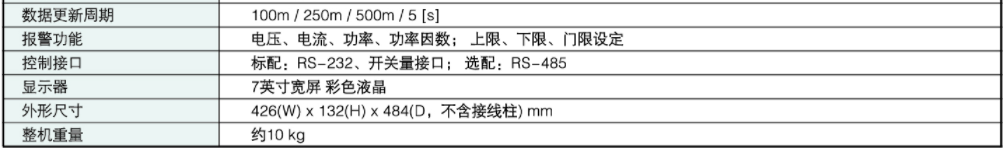

产品说明 产品参数 相关配置

一、性能特点:

★ 多通道: 1~6通道测量单元配置,可灵活配置为多通道单相、三相三×2、三相四  ×2、四相(DC+三相三)等模式,满足多种负载(空调、逆变器、变频 器、电机)测量需求;

★ 多功能: 单通道功率测量、峰值检测、多通道功率测量、电能量测量、效率测量;

★ 高精度: 处理器,16位高速高精度AD转换器,基本精度可达0.1%,最快100ms显示数据更新周期;

★ 宽功率: 单通道可测量电流50A(可选配20A、10A、5A、2A、1A等规格,且支持  混合搭配),功率最小分辨力0.1mW,满足待机功耗测量需求和额定功率测量需求;

★ 宽频带: 交流、直流信号两用,功率测量带宽DC、0.5Hz~100kHz,可满足各种标准和非标准正弦波形负载功率测量;

★ 谐波分析: 交通道可同时进行谐波分析,最高50次谐波测量,失真度分析,显示各次谐波含量和总含量;

★ 频率测量: 六通道可同时进行频率测量;

★ 线路滤波: 采用500Hz、5.5kHz的低通滤波器,可测量PWM波形的基波值,滤掉开关电源电流高频干扰;

★ 传感器: 变比功能,支持常规I-I、V-V型电压/电流互感器;支持BNC接口的I-V  型电流传感器,最大输入电压10V,可选配大电流传感器;

★ 效率计算: 可同时测量设备的输入、输出能耗,并计算出其效率;

★ 电能累积: 可单独累积正向电能量、反向电能量和综合电能量,进行买卖电能测量;

★ 阈值报警: 每通道可独立设置电压、电流、功率、功率因数等阈值和测量门限值,自动上下限判定,报警;

★ 中英界面: 可切换设置中文、英文操作界面。

二、典型应用:

★ 单相/三相家用电器、商用电器待机功耗和功率分析

★ 光伏逆变器功率分析、效率

★ 电动汽车、充电桩电性能测量

★ 电力电子、变压器、发电机功率分析

★ 变频器、变频电机功率分析

★ 开关电源功率分析

★ 照明、LED功率分析
